Защита и обогрев трубопроводов и труб от замерзания

Системы обогрева для защиты от замерзания Raychem обеспечивают предохранение от замерзания жидкостей в пластмассовых и металлических трубопроводах, а также поддержание соответствующих температур текучести для нефти.

Для обогрева трубопроводов используются греющие кабели FroStop Green (10 Вт/м при 5 С) и FroStop Black (18 Вт/м при 5 С)

В условиях отрицательной температуры окружающей среды, теплоизоляция не способна самостоятельно полностью защитить трубопроводы от замерзания.

Суровые погодные условия могут также привести к блокированию топливопроводов.

В холодных условиях одна теплоизоляция не может полностью защитить водосточные трубы от замерзания и для компенсации теплопотерь используется нагревательный кабель фирмы Raychem®.

Системы защиты труб Raychem® предотвращают замерзание жидкостей в пластиковых и металлических трубах.

Простота монтажа греющего кабеля на трубу

Греющие кабели Raychem® помещаются и монтируются прямыми участками прямо на трубы под теплоизоляцией.

Гибкость монтажа греющего кабеля

Греющие кабели могут быть нарезаны на участки необходимой длины на месте, что упрощает их монтаж.

Надёжность саморегулируемых кабелей

Греющие кабели не перегреваются даже при монтаже внахлёст. Таким образом, система не требует технического обслуживания.

Удобство поставки обогревательных кабелей

Греющие кабели Raychem® поставляются на катушке (можно заказать любую необходимую длину).

Руководство по проектированию

1. Область применения

Защита труб от замерзания. Максимальная температура внешнего воздействия + 65°C

- нагревательный кабель FroStop Green 10 Вт/м при 5°C и альтернативный нагревательный кабель FroStop Black 18 Вт/м при 5°C

2. Расчет длины греюsщего кабеля

Греющий кабель монтируется на трубу прямыми участками. На коротких отводах (до 3 м) греющий кабель целе-сообразно укладывать петлей вместо Т-образного разветвления. Суммарная длина участков обогреваемой трубы:

• • + около 0,3 м на подвод питания

• • + около 1,0 м на на Т-образное разветвление

• • + около 1,2 м на узел разветвления на 4 цепи

• • + около 1,2 м на узел разветвления на 4 цепи

• • + около 1 м при наличии дополнитель¬ных источников теплопотерь (задвижки более 2” и трубные опоры без теплоизо¬ляции)

• = общая требуемая длина греющего кабеля

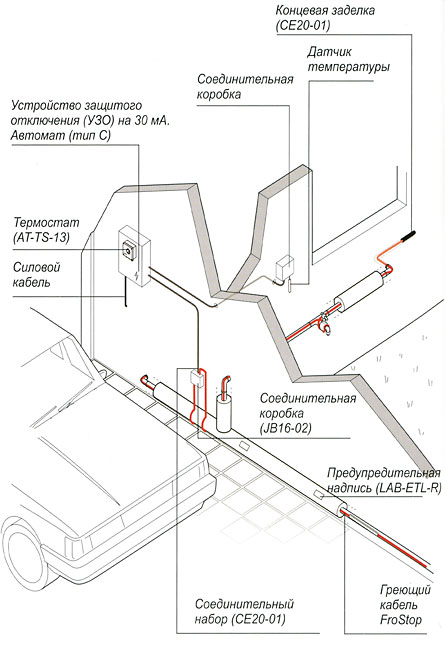

3. Термостат AT-TS-13 для авторегулирования температуры нагрева кабеля

• • Настраиваемый диапазон температур: - 5°C .. + 15°C

• • Термостат с регулированием по температуре окружающей среды

• • Максимально коммутируемый ток 16 A, 250 В переменного тока

JB16-02 - Термостойкая соединительная коробка для подвода питания и разветвления греющих кабелей

CE20-01 - Набор для подсоединения и концевой заделки

• • Термоусаживаемая технология.

• • Сальник М20.

4. Выбор теплоизоляции для защиты труб и греющего кабеля - Защита от замерзания для температур до - 20°C

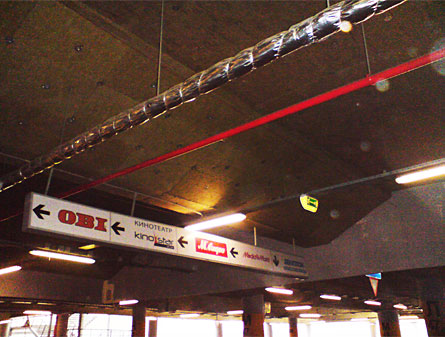

Обогрев трубопровода от Raychem - это система защиты от замерзания, она предохраняет водопроводы, пожарные линии, спринклерные распылительные системы и топливопроводы от замерзания в условиях холодной зимы.

Система обогрева трубопровода от замерзания Raychem уменьшает общие затраты на монтаж и эксплуатацию.

Данное энергосберегающее решение включает в себя саморегулирующиеся кабели и устройство автоматического управления, контролирующее температуру и включающее систему только тогда и на тех участках, где это необходимо.

Саморегулирующиеся кабели, греющие кабели - это быстро монтируемое соединение и устройства контроля параметров.

Греющие кабели для защиты от замерзания FroStop Green и FroStop Black подходят для труб и обогрева трубопроводов из любого материала (медь, нерж. сталь, пластик, композитные материалы или трубы с резьбой) без ограничений.

Для пластиковых труб необходимо использовать алюминиевую крепежную ленту ATE-180. Греющие кабели в системах защиты от замерзания следует закрывать крепежной лентой по всей длине кабеля. Коэффициент теплопроводности теплоизоляции Λ = 0,035 Вт/(м•K) или ниже.

Важное замечание: греющие кабели для защиты от замерзания с фтор полимерной защитной оболочкой (например, BTV2-CT) должны использоваться для содержащей солвент, смешанной и/или битумной теплоизоляции.

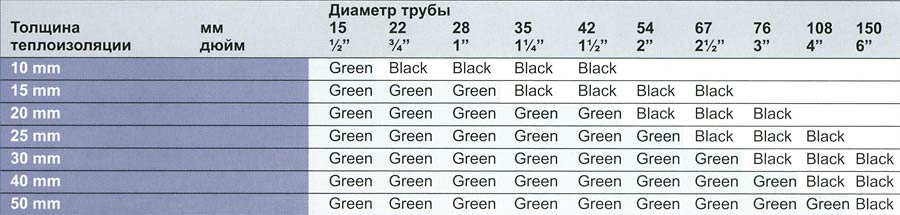

Выбор теплоизоляции
Защита от замерзания трубопроводов для температур до -20 С
